○川西町町道の構造の技術的基準等を定める条例施行規則

平成25年3月27日

規則第5号

目次

第1章 総則(第1条・第2条)

第2章 町道の構造の技術的基準(第3条―第7条)

第3章 町道に設ける道路標識の寸法(第8条)

第4章 移動等円滑化のために必要な道路の構造に関する基準

第1節 通則(第9条)

第2節 歩道及び自転車歩行車道(第10条―第17条)

第3節 立体横断施設(第18条―第23条)

第4節 乗合自動車停留所(第24条・第25条)

第5節 自動車駐車場(第26条―第36条)

第6節 移動等円滑化のために必要なその他の施設等(第37条―第41条)

附則

第1章 総則

(定義)

第2条 この規則において使用する用語は、特別の定めがある場合を除くほか、条例、道路法(昭和27年法律第180号)及び移動等円滑化のために必要な道路の構造に関する基準を定める省令(平成18年国土交通省令第116号)において使用する用語の例による。

第2章 町道の構造の技術的基準

(車線により構成されない車道の部分)

第3条 条例第4条第1項の規則で定める部分は、次に掲げるものとする。

(1) 交差点

(2) 車両の通行の用に供するため分離帯が切断された車道の部分

(3) 乗合自動車停車所及び非常駐車帯

(4) 付加追越車線、屈折車線、変則車線及び登坂車線のすりつけ区間

(5) 車線の数が増加し、若しくは減少する場合又は道路が接続する場合におけるすりつけ区間

(車道及び側帯の舗装の構造の基準)

第4条 条例第25条第2項の規則で定める基準は、車道及び側帯の舗装の構造の基準に関する省令(平成13年国土交通省令第103号)第3条から第5条まで(自動車の安全かつ円滑な交通を確保するため、雨水を道路の路面下に円滑に浸透させることができる構造とする必要がある場合においては、同省令第3条から第6条まで)に定める基準とする。

(交通安全施設)

第5条 条例第33条の規則で定める施設は、次に掲げるものとする。

(1) 駒止

(2) 道路標識

(3) 道路情報管理施設(緊急連絡施設を除く。)

(4) 他の車両又は歩行者を確認するための鏡

(防雪施設)

第6条 条例第37条第1項の規則で定める施設は、次に掲げるものとする。

(1) 吹きだまり防止施設

(2) 雪崩防止施設

(橋、高架の道路等)

第7条 橋、高架の道路その他これらに類する構造の道路(以下「橋等」という。)の構造は、当該橋等の構造形式及び交通の状況並びに当該橋等の存する地域の地形、地質、気象その他の状況を勘案し、死荷重、活荷重、風荷重、地震荷重その他の当該橋等に作用する荷重及びこれらの荷重の組合せに対して十分安全なものでなければならない。

第3章 町道に設ける道路標識の寸法

(道路標識の寸法)

第8条 条例第44条の町道に設ける道路標識のうち案内標識及び警戒標識並びにこれらに付置される補助標識(これらの道路標識の柱の部分を除く。)の寸法は、次項及び第3項に定めるもののほか、別表に定めるものとする。

2 自動車専用道路以外の道路に設置する案内標識の文字の大きさは、30センチメートルを基準とする。

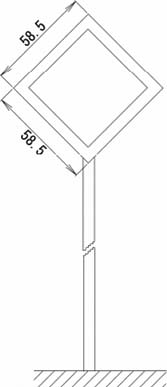

3 警戒標識の寸法は、警戒標識の本標識板の一辺の長さにあっては58.5センチメートルを基準とし、警戒標識の本標識板の文字及び記号の大きさにあっては道路標識、区画線及び道路標示に関する命令別表第2の本標識板に図示されている寸法に1.3を乗じて得た値の寸法を基準とする。

第4章 移動等円滑化のために必要な道路の構造に関する基準

第1節 通則

第9条 条例第45条の規定による基準は、この章の定めるところによる。

第2節 歩道及び自転車歩行車道

(歩道)

第10条 道路(自転車歩行者道を設ける道路を除く。)には、歩道を設けるものとする。

(有効幅員)

第11条 歩道の有効幅員は、条例第11条第3項に規定する幅員の値以上とするものとする。

2 自転車歩行者道の有効幅員は、条例第10条第2項に規定する幅員の値以上とするものとする。

3 歩道等の有効幅員は、当該歩道等の高齢者、障害者等の交通の状況を考慮して定めるものとする。

(舗装)

第12条 歩道等の舗装は、雨水を地下に円滑に浸透させることができる構造とするものとする。ただし、道路の構造、気象状況その他の特別の状況によりやむを得ない場合においては、この限りでない。

2 歩道等の舗装は、平たんで、滑りにくく、かつ、水はけの良い仕上げとするものとする。

(勾配)

第13条 歩道等の縦断勾配は、5パーセント以下とするものとする。ただし、地形の状況その他の特別の理由によりやむを得ない場合においては、8パーセント以下とすることができる。

2 歩道等(車両乗入れ部を除く。)の横断勾配は、1パーセント以下とするものとする。ただし、前条第1項ただし書に規定する場合又は地形の状況その他の特別の理由によりやむを得ない場合においては、2パーセント以下とすることができる。

(歩道等と車道等の分離)

第14条 歩道等には、車道等又は自転車道に接続して縁石線を設けるものとする。

2 歩道等(車両乗入れ部及び横断歩道に接続する部分を除く。)に設ける縁石の車道等に対する高さは15センチメートル以上とし、当該歩道等の構造及び交通の状況並びに沿道の土地利用の状況等を考慮して定めるものとする。

3 歩行者の安全かつ円滑な通行を確保するため必要がある場合においては、歩道等と車道等の間に植樹帯を設け、又は歩道等の車道等側に並木若しくは柵を設けるものとする。

(高さ)

第15条 歩道等(縁石を除く。)の車道等に対する高さは、5センチメートルを標準とするものとする。ただし、横断歩道に接続する歩道等の部分にあっては、この限りでない。

2 前項の高さは、乗合自動車停留所及び車両乗入れ部の設置の状況等を考慮して定めるものとする。

(横断歩道に接続する歩道等の部分)

第16条 横断歩道に接続する歩道等の部分の縁端は、車道等の部分より高くするものとし、その段差は2センチメートルを標準とするものとする。

2 前項の段差に接続する歩道等の部分は、車いす使用者が円滑に転回できる構造とするものとする。

(車両乗入れ部)

第17条 第11条の規定にかかわらず、車両乗入れ部のうち第13条第2項の規定による基準を満たす部分の有効幅員は、2メートル以上とするものとする。

第3節 立体横断施設

(立体横断施設)

第18条 道路には、高齢者、障害者等の移動等円滑化のために必要であると認められる箇所に、移動等円滑化された立体横断施を設けるものとする。

2 移動等円滑化された立体横断施設には、エレベーターを設けるものとする。ただし、昇降の高さが低い場合その他の特別の理由によりやむを得ない場合においては、エレベーターに代えて、傾斜路を設けることができる。

3 前項に規定するもののほか、移動等円滑化された立体横断施設には、高齢者、障害者等の交通の状況により必要がある場合においては、エスカレーターを設けるものとする。

(エレベーター)

第19条 移動等円滑化された立体横断施設に設けるエレベーターは、次に定める構造とするものとする。

(1) かごの内法幅は1.5メートル以上とし、内法奥行きは1.5メートル以上とすること。

(2) 前号の規定にかかわらず、かごの出入口が複数あるエレベーターであって、車いす使用者が円滑に乗降できる構造のもの(開閉するかごの出入口を音声により知らせる装置が設けられているものに限る。)にあっては、内法幅は1.4メートル以上とし、内法奥行きは1.35メートル以上とすること。

(3) かご及び昇降路の出入口の有効幅は、第1号の規定による基準に適合するエレベーターにあっては90センチメートル以上とし、前号の規定による基準に適合するエレベーターにあっては80センチメートル以上とすること。

(4) かご内に、車いす使用者が乗降する際にかご及び昇降路の出入口を確認するための鏡を設けること。ただし、第2号の規定による基準に適合するエレベーターにあっては、この限りでない。

(5) かご及び昇降路の出入口の戸にガラスその他これに類するものがはめ込まれていることにより、かご外からかご内が視覚的に確認できる構造とすること。

(6) かご内に手すりを設けること。

(7) かご及び昇降路の出入口の戸の開扉時間を延長する機能を設けること。

(8) かご内に、かごが停止する予定の階及びかごの現在位置を表示する装置を設けること。

(9) かご内に、かごが到着する階並びにかご及び昇降路の出入口の戸の閉鎖を音声により知らせる装置を設けること。

(10) かご内及び乗降口には、車いす使用者が円滑に操作できる位置に操作盤を設けること。

(11) かご内に設ける操作盤及び乗降口に設ける操作盤のうち視覚障害者が利用する操作盤は、点字をはり付けること等により視覚障害者が容易に操作できる構造とすること。

(12) 乗降口に接続する歩道等又は通路の部分の有効幅は1.5メートル以上とし、有効奥行きは1.5メートル以上とすること。

(13) 停止する階が3以上であるエレベーターの乗降口には、到着するかごの昇降方向を音声により知らせる装置を設けること。ただし、かご内にかご及び昇降路の出入口の戸が開いた時にかごの昇降方向を音声により知らせる装置が設けられている場合においては、この限りでない。

(傾斜路)

第20条 移動等円滑化された立体横断施設に設ける傾斜路(その踊場を含む。以下同じ。)は、次に定める構造とするものとする。

(1) 有効幅員は、2メートル以上とすること。ただし、設置場所の状況その他の特別の理由によりやむを得ない場合においては、1メートル以上とすることができる。

(2) 縦断勾配は、5パーセント以下とすること。ただし、設置場所の状況その他の特別の理由によりやむを得ない場合においては、8パーセント以下とすることができる。

(3) 横断勾配は、設けないこと。

(4) 2段式の手すりを両側に設けること。

(5) 手すり端部の付近には、傾斜路の通ずる場所を示す点字をはり付けること。

(6) 路面は、平たんで、滑りにくく、かつ、水はけの良い仕上げとすること。

(7) 傾斜路の勾配部分は、その接続する歩道等又は通路の部分との色の輝度比が大きいこと等により当該勾配部分を容易に識別できるものとすること。

(8) 傾斜路の両側には、立ち上がり部及び柵その他これに類する工作物を設けること。ただし、側面が壁面である場合においては、この限りでない。

(9) 傾斜路の下面と歩道等の路面との間が2.5メートル以下の歩道等の部分への進入を防ぐため必要がある場合においては、柵その他これに類する工作物を設けること。

(10) 高さが75センチメートルを超える傾斜路にあっては、高さ75センチメートル以内ごとに踏み幅1.5メートル以上の踊場を設けること。

(エスカレーター)

第21条 移動等円滑化された立体横断施設に設けるエスカレーターは、次に定める構造とするものとする。

(1) 上り専用のものと下り専用のものをそれぞれ設置すること。

(2) 踏み段の表面及びくし板は、滑りにくい仕上げとすること。

(3) 昇降口において、3枚以上の踏み段が同一平面上にある構造とすること。

(4) 踏み段の端部とその周囲の部分との色の輝度比が大きいこと等により踏み段相互の境界を容易に識別できるものとすること。

(5) くし板の端部と踏み段の色の輝度比が大きいこと等によりくし板と踏み段との境界を容易に識別できるものとすること。

(6) エスカレーターの上端及び下端に近接する歩道等及び通路の路面において、エスカレーターへの進入の可否を示すこと。

(7) 踏み段の有効幅は、1メートル以上とすること。ただし、歩行者の交通量が少ない場合においては、60センチメートル以上とすることができる。

(通路)

第22条 移動等円滑化された立体横断施設に設ける通路は、次に定める構造とするものとする。

(1) 有効幅員は、2メートル以上とし、当該通路の高齢者、障害者等の通行の状況を考慮して定めること。

(2) 縦断勾配及び横断勾配は設けないこと。ただし、構造上の理由によりやむを得ない場合又は路面の排水のために必要な場合においては、この限りでない。

(3) 2段式の手すりを両側に設けること。

(4) 手すりの端部の付近には、通路の通ずる場所を示す点字をはり付けること。

(5) 路面は、平たんで、滑りにくく、かつ、水はけの良い仕上げとすること。

(6) 通路の両側には、立ち上がり部及び柵その他これに類する工作物を設けること。ただし、側面が壁面である場合においては、この限りでない。

(階段)

第23条 移動等円滑化された立体横断施設に設ける階段(その踊場を含む。以下同じ。)は、次に定める構造とするものとする。

(1) 有効幅員は、1.5メートル以上とすること。

(2) 2段式の手すりを両側に設けること。

(3) 手すりの端部の付近には、階段の通ずる場所を示す点字をはり付けること。

(4) 回り段としないこと。ただし、地形の状況その他の特別の理由によりやむを得ない場合においては、この限りでない。

(5) 踏面は、平たんで、滑りにくく、かつ、水はけの良い仕上げとすること。

(6) 踏面の端部とその周囲の部分との色の輝度比が大きいこと等により段を容易に識別できるものとすること。

(7) 段鼻の突き出しその他のつまずきの原因となるものを設けない構造とすること。

(8) 階段の両側には、立ち上がり部及び柵その他これに類する工作物を設けること。ただし、側面が壁面である場合においては、この限りでない。

(9) 階段の下面と歩道等の路面との間が2.5メートル以下の歩道等の部分への進入を防ぐため必要がある場合においては、柵その他これに類する工作物を設けること。

(10) 階段の高さが3メートルを超える場合においては、その途中に踊場を設けること。

(11) 踊場の踏み幅は、直階段の場合にあっては1.2メートル以上とし、その他の場合にあっては当該階段の幅員の値以上とすること。

第4節 乗合自動車停留所

(高さ)

第24条 乗合自動車停留所を設ける歩道等の部分の車道等に対する高さは、15センチメートルを標準とするものとする。

(ベンチ及び上屋)

第25条 乗合自動車停留所には、ベンチ及びその上屋を設けるものとする。ただし、それらの機能を代替する施設が既に存する場合又は地形の状況その他の特別の理由によりやむを得ない場合においては、この限りでない。

第5節 自動車駐車場

(障害者用駐車施設)

第26条 自動車駐車場には、障害者用駐車施設を設けるものとする。

2 障害者用駐車施設の数は、自動車駐車場の全駐車台数が200以下の場合にあっては当該駐車台数に50分の1を乗じて得た数以上とし、全駐車台数が200を超える場合にあっては当該駐車台数に100分の1を乗じて得た数に2を加えた数以上とするものとする。

3 障害者用駐車施設は、次に定める構造とするものとする。

(1) 当該障害者用駐車施設へ通ずる歩行者の出入口からの距離ができるだけ短くなる位置に設けること。

(2) 有効幅は、3.5メートル以上とすること。

(3) 障害者用である旨を見やすい方法により表示すること。

(障害者用停車施設)

第27条 自動車駐車場の自動車の出入口又は障害者用駐車施設を設ける階には、障害者用停車施設を設けるものとする。ただし、構造上の理由によりやむを得ない場合においては、この限りでない。

2 障害者用停車施設は、次に定める構造とするものとする。

(1) 当該障害者用停車施設へ通ずる歩行者の出入口からの距離ができるだけ短くなる位置に設けること。

(2) 車両への乗降の用に供する部分の有効幅は1.5メートル以上とし、有効奥行きは1.5メートル以上とする等、障害者が安全かつ円滑に乗降できる構造とすること。

(3) 障害者用である旨を見やすい方法により表示すること。

(出入口)

第28条 自動車駐車場の歩行者の出入口は、次に定める構造とするものとする。ただし、当該出入口に近接した位置に設けられる歩行者の出入口については、この限りでない。

(1) 有効幅は、90センチメートル以上とすること。ただし、当該自動車駐車場外へ通ずる歩行者の出入口のうち1以上の出入口の有効幅は、1.2メートル以上とすること。

(2) 戸を設ける場合は、当該戸は、有効幅を1.2メートル以上とする当該自動車駐車場外へ通ずる歩行者の出入口のうち、1以上の出入口にあっては自動的に開閉する構造とし、その他の出入口にあっては車いす使用者が円滑に開閉して通過できる構造とすること。

(3) 車いす使用者が通過する際に支障となる段差を設けないこと。

(通路)

第29条 障害者用駐車施設へ通ずる歩行者の出入口から当該障害者用駐車施設に至る通路のうち1以上の通路は、次に定める構造とするものとする。

(1) 有効幅員は、2メートル以上とすること。

(2) 車いす使用者が通過する際に支障となる段差を設けないこと。

(3) 路面は、平たんで、かつ、滑りにくい仕上げとすること。

(エレベーター)

第30条 自動車駐車場外へ通ずる歩行者の出入口がない階(障害者用駐車施設が設けられている階に限る。)を有する自動車駐車場には、当該階に停止するエレベーターを設けるものとする。ただし、構造上の理由によりやむを得ない場合においては、エレベーターに代えて、傾斜路を設けることができる。

2 前項のエレベーターのうち1以上のエレベーターは、前条に規定する出入口に近接して設けるものとする。

3 第19条第1号から第4号までの規定は、第1項のエレベーター(前項のエレベーターを除く。)について準用する。

4 第19条の規定は、第2項のエレベーターについて準用する。

(傾斜路)

第31条 第20条の規定は、前条第1項の傾斜路について準用する。

(階段)

第32条 第23条の規定は、自動車駐車場外へ通ずる歩行者の出入口がない階に通ずる階段の構造について準用する。

(屋根)

第33条 屋外に設けられる自動車駐車場の障害者用駐車施設、障害者用停車施設及び第29条に規定する通路には、屋根を設けるものとする。

(便所)

第34条 障害者用駐車施設を設ける階に便所を設ける場合は、当該便所は、次に定める構造とするものとする。

(1) 便所の出入口付近に、男子用及び女子用の区別(当該区別がある場合に限る。)並びに便所の構造を視覚障害者に示すための点字による案内板その他の設備を設けること。

(2) 床の表面は、滑りにくい仕上げとすること。

(3) 男子用小便器を設ける場合においては、1以上の床置式小便器、壁掛式小便器(受け口の高さが35センチメートル以下のものに限る。)その他これらに類する小便器を設けること。

(4) 前号の規定により設けられる小便器には、手すりを設けること。

2 障害者用駐車施設を設ける階に便所を設ける場合は、そのうち1以上の便所は、次の各号に掲げる基準のいずれかに適合するものとする。

(1) 便所(男子用及び女子用の区別があるときは、それぞれの便所)内に高齢者、障害者等の円滑な利用に適した構造を有する便房が設けられていること。

(2) 高齢者、障害者等の円滑な利用に適した構造を有する便所であること。

第35条 前条第2項第1号の便房を設ける便所は、次に定める構造とするものとする。

(1) 第29条に規定する通路と便所との間の経路における通路のうち1以上の通路は、同条各号に定める構造とすること。

(2) 出入口の有効幅は、80センチメートル以上とすること。

(3) 出入口には、車いす使用者が通過する際に支障となる段を設けないこと。ただし、傾斜路を設ける場合においては、この限りでない。

(4) 出入口には、高齢者、障害者等の円滑な利用に適した構造を有する便房が設けられていることを表示する案内標識を設けること。

(5) 出入口に戸を設ける場合においては、当該戸は、次に定める構造とすること。

 有効幅は、80センチメートル以上とすること。

 高齢者、障害者等が容易に開閉して通過できる構造とすること。

(6) 車いす使用者の円滑な利用に適した広さを確保すること。

2 前条第2項第1号の便房は、次に定める構造とするものとする。

(1) 出入口には、車いす使用者が通過する際に支障となる段を設けないこと。

(2) 出入口には、当該便房が高齢者、障害者等の円滑な利用に適した構造を有するものであることを表示する案内標識を設けること。

(3) 腰掛便座及び手すりを設けること。

(4) 高齢者、障害者等の円滑な利用に適した構造を有する水洗器具を設けること。

3 第1項第2号第5号及び第6号の規定は、前項の便房について準用する。

第36条 前条第1項第1号から第3号まで、第5号及び第6号並びに第2項第2号から第4号までの規定は、第34条第2項第2号の便所について準用する。この場合において、前条第2項第2号中「当該便房」とあるのは、「当該便所」と読み替えるものとする。

第6節 移動等円滑化のために必要なその他の施設等

(案内標識)

第37条 交差点、駅前広場その他の移動の方向を示す必要がある箇所には、高齢者、障害者等が見やすい位置に、高齢者、障害者等が日常生活又は社会生活において利用すると認められる官公庁施設、福祉施設その他の施設及びエレベーターその他の移動等円滑化のために必要な施設の案内標識を設けるものとする。

2 前項の案内標識には、点字、音声その他の方法により視覚障害者を案内する設備を設けるものとする。

(視覚障害者誘導用ブロック)

第38条 歩道等、立体横断施設の通路、乗合自動車停留所及び自動車駐車場の通路には、視覚障害者の移動等円滑化のために必要であると認められる箇所に、視覚障害者誘導用ブロックを敷設するものとする。

2 視覚障害者誘導用ブロックの色は、黄色その他の周囲の路面との輝度比が大きいこと等により当該ブロック部分を容易に識別できる色とするものとする。

3 視覚障害者誘導用ブロックには、視覚障害者の移動等円滑化のために必要であると認められる箇所に、音声により視覚障害者を案内する設備を設けるものとする。

(休憩施設)

第39条 歩道等には、適当な間隔でベンチ及びその上屋を設けるものとする。ただし、これらの機能を代替するための施設が既に存する場合その他の特別の理由によりやむを得ない場合においては、この限りでない。

(照明施設)

第40条 歩道等及び立体横断施設には、照明施設を連続して設けるものとする。ただし、夜間における当該歩道等及び立体横断施設の路面の照度が十分に確保される場合においては、この限りでない。

2 乗合自動車停留所及び自動車駐車場には、高齢者、障害者等の移動等円滑化のために必要であると認められる箇所に、照明施設を設けるものとする。ただし、夜間における当該乗合自動車停留所及び自動車駐車場の路面の照度が十分に確保される場合においては、この限りでない。

(防雪施設)

第41条 歩道等及び立体横断施設において、積雪又は凍結により、高齢者、障害者等の安全かつ円滑な通行に著しく支障を及ぼすおそれのある箇所には、融雪施設、流雪溝又は雪覆工を設けるものとする。

(施行期日)

1 この規則は、平成25年4月1日から施行する。

(経過措置)

2 第10条の規定により歩道を設けるものとされる道路の区間のうち、一体的に移等円滑化を図ることが特に必要な道路の区間について、市街化の状況その他の特別の理由によりやむを得ない場合においては、同条の規定にかかわらず、当分の間、歩道に代えて、車道及びこれに接続する路肩の路面における凸部、車道における狭窄部又は屈曲部その他の自動車を減速させて歩行者又は自転車の安全な通行を確保するための道路の部分を設けることができる。

3 第10条の規定により歩道を設けるものとされる道路の区間のうち、一体的に移動等円滑化を図ることが特に必要な道路の区間について、市街化の状況その他の特別の理由によりやむを得ない場合においては、第11条の規定にかかわらず、当分の間、当該区間における歩道の有効幅員を1.5メートルまで縮小することができる。

4 移動等円滑化された立体横断施設に設けられるエレベーター又はエスカレーターが存する道路の区間について、地形の状況その他の特別の理由によりやむを得ない場合においては、第11条の規定にかかわらず、当分の間、当該区間における歩道等の有効幅員を1メートルまで縮小することができる。

5 地形の状況その他の特別の理由によりやむを得ないため、第15条の規定による基準をそのまま適用することが適当でないと認められるときは、当分の間、この規定による基準によらないことができる。

6 地形の状況その他の特別の理由によりやむを得ない場合においては、第16条の規定の適用については、当分の間、同条中「2メートル」とあるのは、「1メートル」とする。

別表

1 案内標識

市町村(101)

(102―A)

入り口の方向(103―A)

画像

画像

画像

入り口の方向(103―B)

入り口の予告(104)

方面、方向及び距離

(105―A)

画像

画像

画像

方面、方向及び距離

(105―B)

方面、方向及び距離

(105―C)

方面及び距離

(106―A)

画像

画像

画像

方面及び方向の予告

(108―A)

方面及び方向の予告

(108―B)

方面及び方向

(108の2―A)

画像

画像

画像

方面及び方向

(108の2―B)

方面、方向及び道路の通称名の予告(108の3)

方面、方向及び道路の通称名

(108の4)

画像

画像

画像

著名地点

(114―A)

著名地点

(114―B)

主要地点

(114の2―A)

画像

画像

画像

主要地点

(114の2―B)

非常電話

(116の2)

待避所

(116の3)

画像

画像

画像

非常駐車帯

(116の4)

駐車場

(117―A)

登坂車線

(117の2―A)

画像

画像

画像

総重量限度緩和指定道路

(118の3―A)

総重量限度緩和指定道路

(118の3―B)

高さ限度緩和指定道路

(118の4―A)

画像

画像

画像

高さ限度緩和指定道路

(118の4―B)

道路の通称名

(119―A)

道路の通称名

(119―B)

画像

画像

画像

道路の通称名

(119―C)

まわり道

(120―A)

まわり道

(120―B)

画像

画像

画像

2 警戒標識

本標識の寸法

十形道路交差点あり

(201―A)

├形(又は┤形)道路交差点あり

(201―B)

画像

画像

画像

┬形道路交差点あり

(201―C)

Y形道路交差点あり

(201―D)

画像

画像

ロータリーあり

(201の2)

(又は左)方屈曲あり

(202)

(又は左)方屈折あり

(203)

画像

画像

画像

(又は左)背向屈曲あり

(204)

(又は左)背向屈折あり

(205)

(又は左)つづら折りあり

(206)

画像

画像

画像

踏切あり

(207―A)

踏切あり

(207―B)

学校、幼稚園、保育所等あり

(208)

画像

画像

画像

信号機あり

(208の2)

すべりやすい

(209)

落石のおそれあり

(209の2)

画像

画像

画像

路面凸凹あり

(209の3)

合流交通あり

(210)

車線数減少

(211)

画像

画像

画像

幅員減少

(212)

二方向交通

(212の2)

上り急勾配あり

(213の3)

画像

画像

画像

下り急勾配あり

(212の4)

道路工事中

(213)

横風注意

(214)

画像

画像

画像

動物が飛び出すおそれあり

(214の2)

その他の危険

(215)


画像

画像

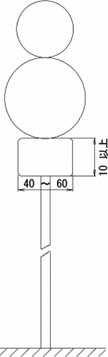

3 補助標識

補助標識の寸法

注意事項

(510)

画像

画像


備考

1 本標識板の寸法等は、次のとおりとする。

(1) 寸法

イ 寸法が図示されているものについては、図示の寸法(その単位はセンチメートルとする。以下同じ。)を基準とする。

ロ 自動車専用道路以外の道路に設置する「駐車場」を表示する案内標識については、便所を表す記号を表示する場合にあっては、図示の横寸法を図示の寸法の2.5倍まで拡大することができる。

ハ 自動車専用道路以外の道路に設置する「駐車場」、「総重量限度緩和指定道路(118の3―A・B)」、「高さ限度緩和指定道路(118の4―A・B)」及び「まわり道(120―A)」を表示する案内標識については、道路の形状又は交通の状況により特別の必要がある場合にあっては図示の寸法(へに規定するところにより図示の横寸法を拡大する場合にあっては、当該拡大後の図示の寸法)の1.3倍、1.6倍又は2倍に、それぞれ拡大することができる。

ニ 自動車専用道路以外の道路に設置する「登坂車線」、「道路の通称名」を表示する案内標識については、道路の形状又は交通の状況により特別の必要がある場合にあっては、図示の寸法の1.5倍又は2倍に、それぞれ拡大することができる。

ホ 自動車専用道路以外の道路に設置する「道路の通称名」を表示する案内標識については、表示する文字の字数により図示の横寸法(「道路の通称名(119―C)」を表示するものについては、縦寸法)を拡大することができる。

ヘ 自動車専用道路以外の道路に設置する警戒標識については、道路の形状又は交通の状況により特別の必要がある場合にあっては、図示の寸法の13分の16倍若しくは13分の20倍にそれぞれ拡大し、又は図示の寸法の13分の10倍に縮小することができる。

(2) 文字等の大きさ等

イ 寸法が図示されている文字及び記号の大きさは、図示の寸法を基準とする。

ロ 自動車専用道路以外の道路に設置する案内標識で、「入口の方向」、「入口の予告」、「方面、方向及び道路の通称名の予告」、「方面、方向及び道路の通称名」、「著名地点(114―B)」、「非常電話」、「待避所」、「非常駐車帯」、「駐車場」、「登坂車線」、「総重量限度緩和指定道路」、「高さ限度緩和指定道路(118の4―A・B)」、「道路の通称名」及び「まわり道」を表示するもの以外のものの文字の大きさは、30センチメートル(ローマ字にあっては、その2分の1の値)を基準とする。ただし、地形の状況その他の特別の理由によりやむを得ない箇所に設置する案内標識については、当該道路の設計速度に応じ、次の表の右欄に掲げる値(ローマ字にあっては、その2分の1の値)とすることができる。

設計速度(単位 キロメートル毎時)

文字の大きさ(単位 センチメートル)

70以上

30

60、50又は40

20

30以下

10

ハ ロに掲げる案内標識の文字の大きさは、ロの規定にかかわらず、必要がある場合にあっては、当該道路の設計速度に応じ、ロの表の右欄に掲げる値(ローマ字にあっては、その2分の1の値)の1.5倍、2倍、2.5倍又は3倍に、それぞれ拡大することができる。

ニ 「方面、方向及び道路の通称名の予告」及び「方面、方向及び道路の通称名」を表示する案内標識については、矢印外の文字の大きさは、口又はハの規定によるものとし、矢印中の文字の大きさは、矢印外の文字の大きさの0.6倍の大きさとする。

ホ 「著名地点(114―B)」を表示する案内標識の文字の大きさは、10センチメートルを標準とする。

ヘ 「市町村」、「県」、「方面、方向及び距離」、「方面及び距離」、「方面及び車線」、「方面及び方向の予告」、「方面及び方向」、「方面、方向及び道路の通称名の予告」、「方面、方向及び道路の通称名」、「方面及び出口の予告」、「方面、車線及び出口の予告」、「方面及び出口」及び「著名地点」を表示する案内標識に、それぞれ市町村章、県章及び公共施設等の形状等を表す記号を表示する場合の当該記号の大きさは、日本字の大きさの1.7倍以下の大きさとする。

ト 自動車専用道路以外の道路に設置する「駐車場」を表示する案内標識に便所を表す記号を表示する場合の当該記号の大きさは、駐車場を表示する記号の0.7倍以下の大きさとする。

チ 縁、縁線及び区分線の太さは、次の寸法を基準とする。

(イ) 案内標識

縁は、自動車専用道路以外の道路に設置するもので、「待避所」、「駐車場」及び「まわり道(120―B)」を表示するものについては9ミリメートル、「総重量限度緩和指定道路(118の3―A・B)」及び「高さ限度緩和指定道路(118の4―A・B)」を表示するものについては16ミリメートル、「登坂車線」を表示するものについては10ミリメートル、「道路の通称名」を表示するものについては8ミリメートル、その他のものについては日本字の大きさの20分の1以上の太さとし、縁線及び区分線は、日本字の大きさの20分の1以上の太さとする。

(ロ) 警戒標識

縁及び縁線は、12ミリメートルとする。

2 補助標識板の寸法は、次のとおりとする。

(1) 案内標識に付置される補助標識にあっては図示の寸法を、警戒標識に付置される補助標識にあっては図示の寸法に1.3を乗じて得た値の寸法を基準とする。

(2) 補助標識は、その付置される本標識板の拡大率又は縮小率と同じ比率で拡大し、又は縮小することができる。

川西町町道の構造の技術的基準等を定める条例施行規則

平成25年3月27日 規則第5号

(平成25年4月1日施行)

体系情報
第10編 設/第1章 土木・建築
沿革情報
平成25年3月27日 規則第5号
